Szczegóły Produktu:
|
| stopień próżni: | -0,098 MPa | Struktura: | Typ jednoramienny |
|---|---|---|---|
| Prędkość obrotowa r/min: | 0～51r/min | Wolny Wał: | 2 wały z mieszadłem typu Twist |
| Szybki wał: | Podwójny szybki wał z dwoma zestawami dysków dyspersyjnych Φ50 | Wysokość podnoszenia: | 210 mm |
| Energia elektryczna: | Prąd zmienny: 3 fazy * 380 V, 50 Hz; | Wymiar: | L1350*W800*H1550(mm) |
| Waga: | Około 570 kg | Tryb podnoszenia: | Podnoszenie napędzane silnikiem statku z szyną prowadzącą |

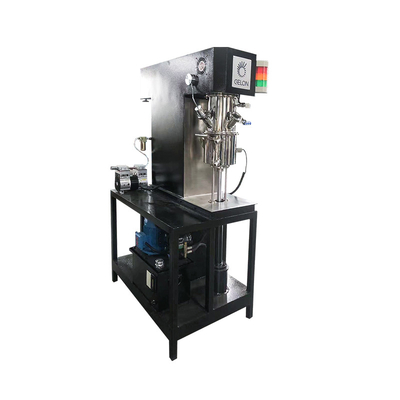

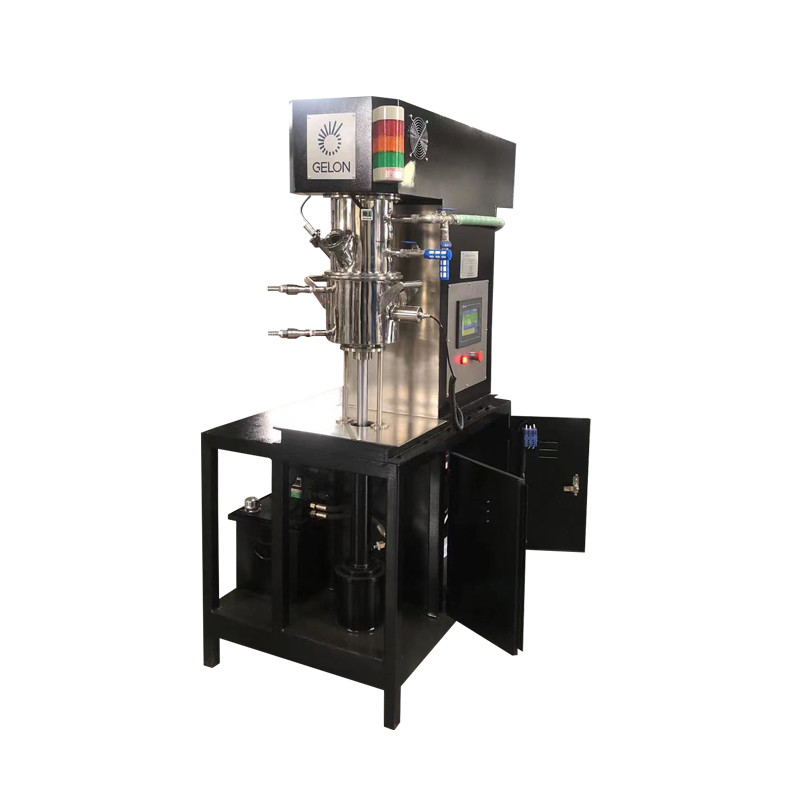

GN-PM-5L PODWÓJNY MIESZALNIK PLANETARNY
1.Streszczenie:
Nasz podwójny mieszalnik planetarny z dyspersją połączył teorie tradycyjnego podwójnego mieszalnika planetarnego i mieszalnika dyspergującego o dużej prędkości, aby stworzyć nową, wysokowydajną maszynę, obecnie jest ona szeroko stosowana w nowych dziedzinach energii.
Zgodnie z charakterem ogniw litowo-jonowych i wydajnością elektroniki, opracowaliśmy nowe wzmocnione maszyny stosowane w procesie suchego proszku do wytwarzania zawiesiny dodatniej i ujemnej elektrody litowej, w oparciu o tradycyjne miksery planetarne i dyspersyjne miksery mocy, o wysokich prędkościach obrotowych i większych moment obrotowy.Podczas projektowania nasza firma w pełni uwzględniła takie czynniki, jak prędkość obrotowa mieszadeł, moc mieszania, prędkość dyspersji liniowej, odporność na zawiesinę o wysokiej lepkości zmniejszona przez rozsądny kształt mieszadła skrętnego oraz rozkład intensywności turbulencji wewnątrz naczynia, aby stworzyć bardziej wydajne i bardziej stabilny podwójny mikser planetarny i wzmocnione mieszadła skrętne mogą poradzić sobie z zawiesiną akumulatorową o wysokiej lepkości.Charakterystyka mieszadła dla miksera mocy polega na tym, że - obrót i obrót mieszadła skrętnego odbywa się zgodnie z ruchem wskazówek zegara - tymczasem obrót w celu dyspergowania z dużą prędkością jest przeciwny do ruchu wskazówek zegara, którego prędkość można regulować, aby materiały poruszały się w skomplikowany sposób podczas ścinania, ugniatania i rozpraszania, skutecznie eliminuje wszystkie martwe zjawiska punktowe i wspinaczkowe podczas mieszania.Trzy zestawy uszczelnień mechanicznych, połączone razem z miękkim i cichym uszczelnieniem, aby zapewnić niezawodne działanie uszczelnienia.Do kontroli temperatury materiałów jest używany z unikalną technologią termoskopu - ramą planetarną i prętem termoskopu do rewolucji.Czujniki pomiaru temperatury Pt100 mają bezpośredni kontakt z materiałem, co znacznie zwiększa dokładność pomiaru temperatury, reakcja jest znacznie szybsza, błąd jest zredukowany do zaledwie ±0,2℃.
Maszyna składa się z podstawy, belki poprzecznej, kolumny pionowej, pokrywy uszczelniającej, naczynia, układu przeniesienia napędu i elektronicznego układu sterowania.
2. Główna konfiguracja techniczna
| NIE. | Nazwa | Model i specyfikacja | Miejsce pochodzenia |
| 1 | spowalniacz | BLD11-23-1,5kW-4P | Jianglang |
| 2 | Silnik | Niska prędkość 1,5 kW-4 P, 1 jednostka; Wysoka prędkość 1,5 kW-2 P, 1 jednostka | CHCĘ |
| 3 | Metalowa skrzynia biegów turbo ze stopu aluminium | NMRV040-F1-15(4P-0.25KW)(z silnikiem) | LICJAŃSKIE |
| 4 | Przetwornica częstotliwości | 1,5 kW × 1 jednostka; 1,5 kW × 1 jednostka | Danfoss-DANIA |
| 5 | Termoelement | Pt100 (pomiar temperatury o wysokiej precyzji) | HTC |
| 6 | Łożysko | Jak na rysunku | PAPIEROS |
| 7 | Szkieletowa uszczelka olejowa | Uszczelka olejowa szkieletowa z kauczuku fluorowego | NOK |
| 8 | Element elektryczny | Elementy elektryczne niskiego napięcia | Siemensa |
| 9 | Zawór | Jak na rysunku | Ennis |
| 10 | Uszczelnienie mechaniczne | Dwa zestawy uszczelnień mechanicznych | Japonia |
| 11 | Bieg |
Obróbka utwardzająca powierzchni przekładni, precyzyjne szlifowanie wykończenie, ze śrubową przekładnią zębatą |
Sanlong |
| 12 | Smar do smarowania | Specjalny smar do łożysk szybkobieżnych 400 stopni | „Najlepsza” marka |
3.Główny parametr techniczny
| 1 | Stopień próżni | -0,098MPa |
| 2 | Struktura | Typ jednoramienny |
| 3 | Prędkość obrotowa r/min |
Rewolucja: 0 ~ 51r/min, Obrót: 0 ~ 102r/min (Konwersja częstotliwości 0 ~ 50Hz); Wysoka prędkość: 0 ~ 8800r/min (konwersja częstotliwości 0 ~ 70Hz); |
| 4 | Wolny Wał | 2 wały z mieszadłem typu Twist; |
| 5 | Szybki wał | Podwójny szybki wał z dwoma zestawami dysków dyspersyjnych Φ50 |
| 6 | Tryb podnoszenia | Podnoszenie napędzane silnikiem statku z szyną prowadzącą |
| 7 | Wysokość podnoszenia | 210 mm |
| 8 | Lokalizacja statku | Z przodu iz tyłu znajdują się cztery kawałki płytki pozycjonującej kształt krzywej do mocowania, z wypukłą strukturą krawędzi, aby upewnić się, że pozycja środkowa |
| 9 | Hałas | Mierzone na zewnątrz 1M od sprzętu, hałas ≤80dB |
| 10 | Tryb pomiaru temperatury | Głowica testująca temperaturę dotyka materiału, 1/3 daleko od dna naczynia, ruch obrotowy, wewnętrzne urządzenie do przenoszenia elektrycznego |
| 11 | Energia elektryczna | Prąd zmienny: 3 fazy * 380 V, 50 Hz; |
| 12 | Wymiar | L1350W800H1550 (mm); |
| 13 | Waga | Około 570kg |
4. Statek
Wewnętrzna i zewnętrzna powierzchnia zostanie później wypolerowana za pomocą automatycznej polerki
przetwarzane naczynie.Korpus i dno statku wyposażone są w kanały obiegu wody chłodzącej.Płyta prowadząca korpusu naczynia bezproblemowo dopasowuje się do ściany płaszcza
obróbka tokarska.Dno naczynia posiada płaszcz i listwy prowadzące płyn.Wlot i wylot chłodzenia wodą DN25 z szybkozłączem 2 zestawy, wylotowy zawór kulowy DN50 1 zestaw, korpus lufy z 1 zestawem, ramię blokujące 2 zestawy.
A,Struktura naczynia
| 1 | Wymiar (średnica wewnętrzna na wysokość wewnętrzną) | Φ250×160mm |
| 2 | Pojemność projektowa (L) | 7,85 l |
| 3 | Ciśnienie projektowe (MPa) | wewnątrz naczynia -0,098 MPa, kurtka 0,4 MPa; |
| 4 | Temperatura projektowa (°C) | -10～200; |
| 5 | glowny material | stal nierdzewna 304; |
| 6 | Grubość skorupy (mm) | Powłoka wewnętrznaδ4mm (rzeczywista grubość pomiaru po obróbce), kurtkaδ3mm; |
| 7 | Tryb regulacji temperatury | Płaszcz chłodzący wodę, rozmiar dyszy wlotowej i wylotowej: DN15; |
| 8 | Tryb rozładowania | Zawór kulowy DN20 |
| 9 | Tryb ruchu | Noszony za rękę |
| 10 | Ilość | 1 szt |
B, statek w górę iw dół
| 1 | Moc podnoszenia statku: 0,25w |
| 2 | Prowadnica podnosząca to prowadnica liniowa: 2 szt., 20x400 z podwójnym suwakiem. |
C, Ustalona pozycja korpusu statku
| 1 | Wspornik do podnoszenia statku ma cztery uchwyty pozycyjne, zamocowane po umieszczeniu na miejscu. |
5. Dysza naczynia
| s/n | Stosowanie | Specyfikacja | ILOŚĆ | UWAGI |
| 1 | Dysza do napełniania proszkiem | DN60 | 1 | Port napełniania DN60 |
| 2 | Wziernik | DN50 | 2 | Wziernik LED |
| 3 | Próżnia | DN10 | 1 | Szybko otwarty typ |
| 4 | Wentylacja | DN10 | 1 | Szybko otwarty typ |
| 5 | Miernik próżni | M14×1,5 | 1 | Miernik próżni |
6. Główny materiał
| s/n | Nazwa | Materiał | s/n | Nazwa | Materiał | |
| 1 | Górna beczka | 304 | 4 | Wał mieszający, wał rozpraszający | 321 | |
| 2 | Lufa dolna | 304 | 5 | Ostrze mieszające, ostrze rozpraszające | 316 | |
| 3 | Kurtka | 304 | 6 | rama, piwnica | Q235 |
7. Wał mieszający i ostrze
| 1 | Mieszadło z ramą skrętną: zestaw 2, prędkość obrotowa: 0-102 obr./min, mieszadło zostanie wykute w celu ukształtowania całości, połączenie czterech wałów, CNC po polerowaniu do lustra Ra0.025; |
| 2 | Wał rozpraszający: 2 zestawy, prędkość obrotowa: 0-8800 obr./min, łożysko niemieckie: FAG, przyjęcie uszczelki puzzli, 2 szt. Dysków Φ50 na każdym wale, prędkość liniowa: 0-23 m/s; |
| 3 | wał i mieszadło: powierzchnia jest polerowana, dyski są ustawione jako zrównoważone traktowanie jak G6.3. Odległość między mieszadłem a dnem beczki wynosi 2-3 mm, odległość między mieszadłem a ścianą naczynia wynosi 2-3 mm, odległość między dwoma mieszadłami wynosi 2-3 mm; |
| 4 | uszczelnienie wału: struktura uszczelnienia mechanicznego |
| 5 | Szafka planetarna: zastosowanie przekładni śrubowej, pasek synchroniczny wykonany jest z amerykańskiej marki Gates. |
|
Uwaga: 1, ustaw specjalny cylinder olejowy z blokadą bezpieczeństwa, zapobiegaj upadkowi naczynia w celu utrzymania próżni; 2, ustaw całą piwnicę jako zdemontowaną, łatwą do naprawy i wymiany paska synchronicznego |
|
8. System próżniowy (automatycznie)
| 1 | miernik wyświetlacza, zawór kulowy; |
| 2 | uszczelnienie mechaniczne wału: stop metali |
| 3 | Naczynie w górę iw dół to uszczelnienie EPDM, pozycja statyczna to uszczelka EPDM w kształcie litery O, stopień podciśnienia może osiągnąć -0,098 MPa (bez pompy próżniowej); |
9. Elementy elektryczne
| S/N |

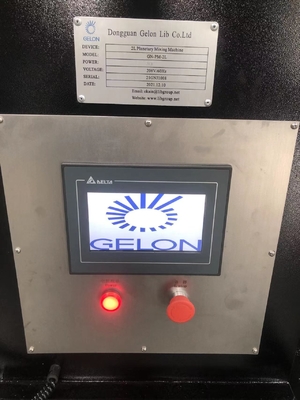

Szafka elektryczna 1szt: l Jeden zestaw kontroli biegu z dużą prędkością (w tym start/stop, przyspieszenie/spowolnienie); l Jeden zestaw rozpraszającego systemu testowania prędkości, miernik prędkości; l Jeden zestaw systemu kontroli miksowania rewolucji (w tym start/stop, przyspieszenie/spowolnienie); l Jeden zestaw systemu testowania prędkości obrotowej, jeden miernik prędkości; l Jeden zestaw systemu testowania temperatury; l Kalkulator czasu pracy, przycisk ważny/nieważny na czas, 1 szt. Na każdy l Jeden zestaw przycisków sterowania pompą próżniową (w tym start/stop); l Jeden zestaw przycisku światła punktowego (w tym start/stop) l Przycisk awaryjny, 1 szt.; lampka kontrolna zasilania, 1 szt., usterka 1 szt |
| Uwaga |
1, działające napięcie elektryczne 380V/50Hz/3 fazy, sterowanie napięciem elektrycznym 24VDC; 2, złącze, przełącznik powietrza, wyłącznik itp. to Seimens; 3, środkowy przekaźnik: Japonia IDEC; 4, silnik o niskiej prędkości, silnik o dużej prędkości to rozruch VFD; 5, Wszystkie elementy urządzenia, takie jak: silnik, cewka indukcyjna, zawór elektromagnetyczny, stopień ochrony wyłącznika krańcowego są nie mniejsze niż IP54 |
10. System blokady bezpieczeństwa
| 1 | Maszyna zatrzymuje się po naciśnięciu przycisku awaryjnego, przez co nie można wykonać żadnej operacji |
| 2 | Wałek rozpraszający obraca się po podniesieniu naczynia |
| 3 | Wałek rozpraszający zatrzymuje się po opadnięciu naczynia |
| 4 | Zatrzymuje się, gdy prąd elektryczny przekroczy zakres |
| 5 | Mikser, szafka elektryczna i panel sterowania powinny być uziemione |
11.Część zamienna
| s/n | Nazwa | Specyfikacja | Materiał | ILOŚĆ | Uwaga |
| 1 | Uszczelnienie statku | Uszczelka w kształcie litery T L=650 | EPDM | 1 |
