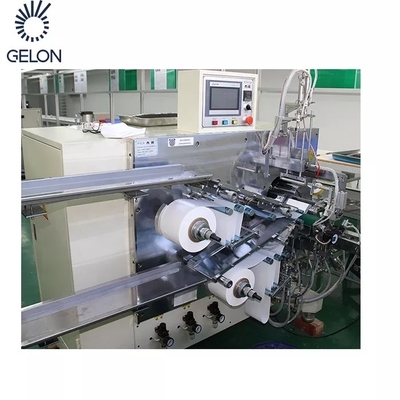

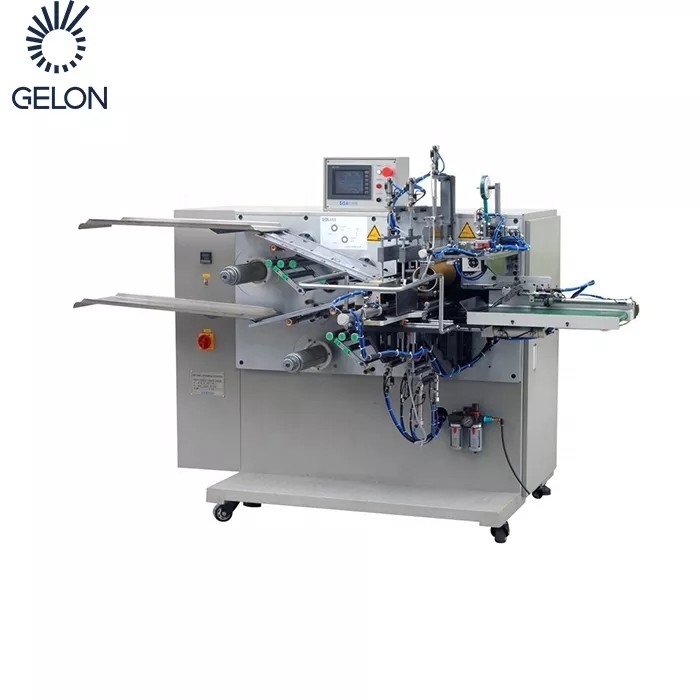

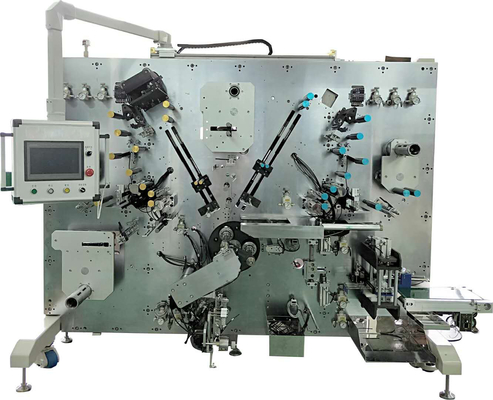

Gelon Battery Equipment Linia do produkcji baterii litowo-cylindrowych Auto-Semiauto nawijarka

I.Wstęp

Funkcja:

1. Pełna kontrola krzywki jest przystosowana do ciągnięcia i pchania igły oraz cofania.Sprzęt jest stabilny, o wysokiej wydajności i niskiej awaryjności.

2. Elektroda przyjmuje trójdrożną kontrolę korekcji odchylenia: odwijanie, proces i wstępne nawijanie w celu zapewnienia jakości produktu.

Sprzęt owija elektrody dodatnie i ujemne oraz membrany elementów akumulatora litowo-jonowego wokół ogniw akumulatora po przejściu przez mechanizmy takie jak usuwanie kurzu, kontrola napięcia, kontrola jakości, pomiar długości, korekta odchylenia ruchu, eliminacja elektryczności statycznej itp.;Po zakończeniu produkcji ogniwa przeprowadza się próbę zwarciową, wadliwego rozładowania i transmisji z przenośnika taśmowego.

II. Specyfikacje

1. Metoda nawijania:

A. Nawijanie w 3 pozycjach z 3 igłami nawijającymi.

B. Średnica igły Ř 3,5 (lub na zamówienie (Ř 3,5 - Ř 8,0))

C. Średnica uzwojenia: Φ 18 - Φ 23mm (dotyczy 18650, 21700 itp.)

D. Liczba wypustek: 1-2 zarówno dla katody, jak i anody lub wszystkie wypustki

E. Odsłonięte zakładki długość: 8-25mm

2Dokładność nawijania

A. Wyrównanie katody i anody: ± 0,3 mm

B. Wyrównanie między elektrodą a separatorem: ± 0,3 mm

Uwaga: katoda i anoda są korygowane odpowiednio 3 razy (korekta odwijania, korekta procesu i korekta przed uzwojeniem)

C. Wyrównanie dwóch warstw separatora: ± 0,5 mm

3. Pojemność uzwojenia

1. Zdolność produkcyjna

Szybkość produkcji: ≥ 20 ppm w obrębie anody o długości 1200 mm;(21700 komórek)

Wskaźnik mobilizacji upraw ≥ 95%

wskaźnik mobilizacji = {całkowita produkcja / (czas rozruchu - niezbędny czas odliczenia) × teoretyczna prędkość produkcji sprzętu} × 100%, niezbędny czas odliczenia: przestój spowodowany przyczynami pozasprzętowymi, takimi jak czas przygotowania produkcji do tankowania i połączenia pasa.

2. Wskaźnik kwalifikacji ≥ 98%

Wskaźnik kwalifikacji = całkowita liczba dobrych produktów / (całkowita produkcja - konieczne odliczenie) × 100% (z wyjątkiem słabych materiałów)

Należy odjąć ilość wadliwych produktów spowodowanych czynnikami pozasprzętowymi, takimi jak złe połączenie taśmy, nietolerancja długości folii, wadliwe braki wypustek itp.

Napięcie katody i anody: 20N regulowane (ustawiane)

Napięcie membrany: 10N regulowane (ustawiane)

IV.Instalacja i uruchomienie sprzętu

1. Zasilanie: jednofazowe AC220V ± 10% 50Hz

2. Dopływ powietrza: 0,5-0,7 mpa (gdy dopływ powietrza wynosi 0,5 mpa,

wymagany przepływ to 300NL/min)

3. Użyj środowiska (zgodnie z JISB3502)

A. Temperatura pracy: 0-55 ℃

B. W suszarni nie może znajdować się żaden korozyjny gaz ani środowisko łatwopalne ani trudne środowisko zapylenia

4. Wymiar: 2850 X 2050 X 1800 mm (dostosowany)

5. Kolor: srebrny (dostosowany)

6. Waga: około 3000 kg (≤ 750 kg/m2).

7. Moc: 12KW

8. Hałas: ≤ 75db (bez wentylatora odsysającego kurz)

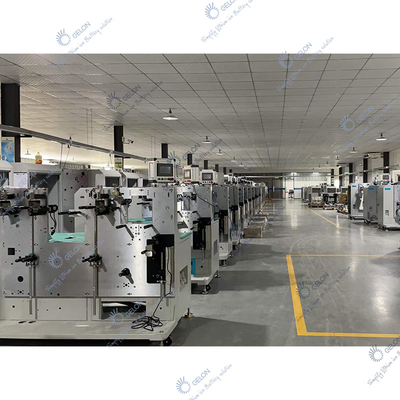

W pełni automatyczna linia do produkcji akumulatorów samochodowych / Linia do produkcji akumulatorów do pojazdów elektrycznych / Urządzenia do akumulatorów litowo-jonowych Zintegruj czołowego chińskiego producenta materiałów, Gelon może dostarczyć pełny zestaw rozwiązań surowcowych do akumulatorów litowo-jonowych. Nasze dominujące produkty to LFP, LMO, LCO, NMC, właściwy organ krajowy;LTO, MCMB, grafit naturalny, separator, elektrolit i inne akcesoria (SBR CMC NMPPVDF, zakładki Sup-Li, Al i Ni oraz znaczniki akumulatorów itp.) do nowych akumulatorów litowo-jonowych.
Opierając się na naszych rozległych doświadczeniach w produkcji akumulatorów i fabrykach urządzeń akumulatorowych, możemy zaprojektować i zaoferować rozwiązanie pod klucz dla klienta oraz projekt, budowę i szkolenie w zakresie akumulatorów litowo-jonowych.
Do tej pory grupa Gelon z powodzeniem dostarczała urządzenia automatyczne dla znanych producentów baterii, takich jak TESLA, LG, SONY, ATL ......;z powodzeniem oferował również projekty pod klucz w Boliwii, Argentynie, Wielkiej Brytanii, Rosji, Turcji, Tajlandii, Indonezji, Indiach, RPA ....
