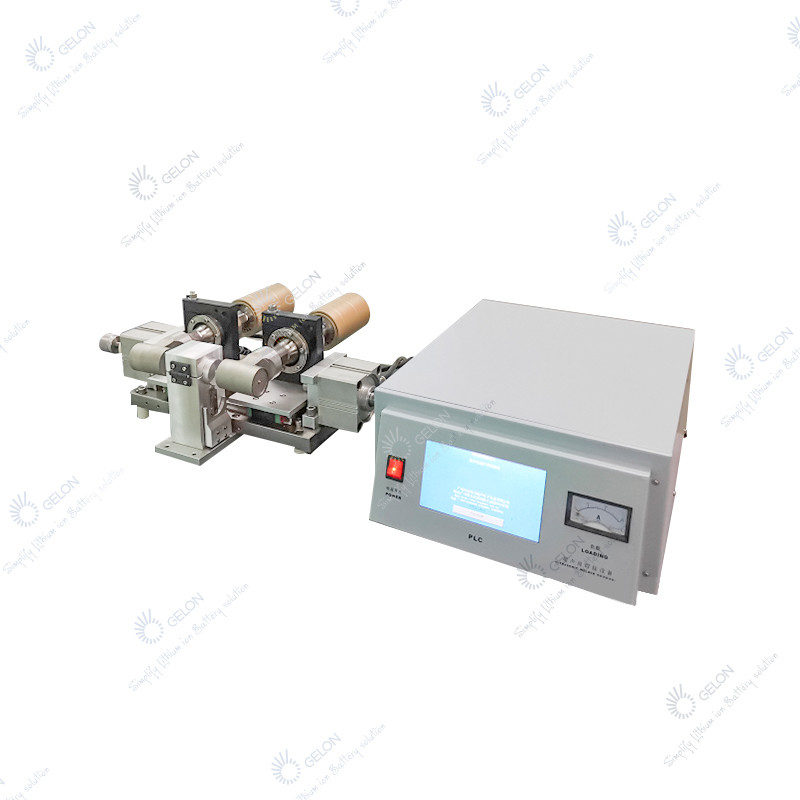

4680 32700 Stoły do ​​produkcji akumulatorów Zagniatająca maszyna do spłaszczania z płaską głowicą

Ta maszyna nadaje się do cylindrycznej rolki galaretki z wieloma zakładkami

• Ultradźwiękowy galaretka z płaską katodą
• Ultradźwiękowa galaretka z płaską anodą
• Wysoka wydajność, niski opór wewnętrzny, to idealny wybór dla akumulatorów o dużej pojemności.

Generator:

• Obwód przyjmuje międzynarodowy zaawansowany obwód regulatora napięcia z pełnym mostkiem i jest zoptymalizowany w celu uzyskania stałego napięcia wyjściowego
• Automatyczne śledzenie częstotliwości, bez ręcznej regulacji
• Wahania napięcia mogą pracować w zakresie: okres wahań 150-260 V nie wpływa na moc wyjściową i częstotliwość roboczą.
• Osiągnął międzynarodowy poziom techniczny podobnych produktów.

Układ ugniatający przetwornika ultradźwiękowego:

• Precyzja i stabilność maszyn.
• Stały montaż kołnierza

Zaawansowany system analizy ANSYS:

• Ultradźwiękowy system wymiany energii ugniatania metalu, wzmacniacze, górny biegun ugniatania formy są ściśle obsługiwane przez uznane na całym świecie oprogramowanie elementów skończonych ANSYS do dokładnego projektowania i analizy
• Ta metoda testowa może osiągnąć poziom zagranicznych zaawansowanych odpowiedników w projektowaniu form ultradźwiękowych,

Ultradźwiękowe górne i dolne bieguny (ugniatanie płaskiej głowy)

• Ściśle wybrana importowana specjalna stal matrycowa, odporność na zużycie, odporność na wysoką temperaturę, dobra ciągliwość, wysoka sztywność mechaniczna, małe odkształcenie po obróbce cieplnej, dzięki czemu spójność częstotliwości wyjściowej ultradźwięków jest wysoka.
• Amplituda mechanicznego przemieszczenia o wysokiej częstotliwości jest duża, mocna i stabilna.
• Wiodąca międzynarodowa profesjonalna technologia obróbki cieplnej

Efekt spłaszczania:

• Powierzchnia po ugniataniu jest gładka, odpowiednia do ugniatania laserowego po procesie.

Skład struktury wyposażenia

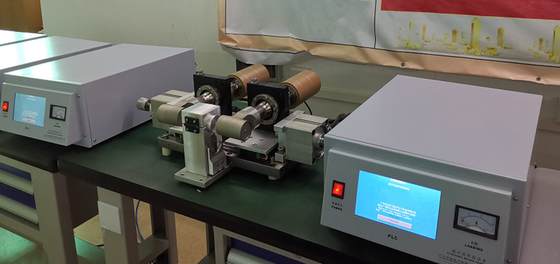

(1) Maszyna do ugniatania składa się głównie z generatora ultradźwiękowego, przetwornika, górnego i dolnego słupa akustycznego itp.

(2) Tryb obwodu to słup akustyczny o dużej mocy z pełnym mostkiem, który musi mieć stabilną wydajność i moc wyjściową.

(3) Górne i dolne słupki akustyczne są wykonane z nowych materiałów stopowych o dobrej odporności na zużycie

(1) Zasilanie sprzętu wymaga zasilania: Jednofazowe 220 V AC ± 10%.

(2) Źródło powietrza: ciśnienie 0,4 ~ 1 MPa, wilgotność poniżej 48%, temperatura nie wyższa niż 45 ℃

(1)Katoda:

Al 0,015-0,020mm.

(2) Anoda:

Folia miedziana 0,009-0,012mm.

katoda anodowa

(Tylko w celach informacyjnych)

Płaska konstrukcja głowy

• Czas spłaszczania: 0,2-1 S (w tym programie można regulować 0-60 s)
• Ciśnienie spłaszczania: 0,1 MPa ~ 1 MPa, regulowane.

• Importowane specjalne materiały stalowe
• Ugniatanie ultradźwiękowe jest zgodne z podstawowym standardem akustyki ultradźwiękowej.

• Obsługa ręczna z platformą narzędziową
• Linia automatyczna zapewnia tylko system wymiany energii ultradźwiękowej i generator ultradźwiękowy, a oprzyrządowanie jest projektowane przez producenta całej linii zgodnie z kierunkiem i wygodą całej linii.

• Różnica częstotliwości między przetwornikami≤400Hz.
• Różnica impedancji między przetwornikami ≤4Ω.
• Różnica pojemności między przetwornikami ≥30MΩ.

• Maksymalna moc wejściowa: 4000VA. (regulowana)
• Częstotliwość ultradźwiękowa: 20 KHZ. (automatyczne śledzenie)
• Stała amplituda, stałe ciśnienie, stały prąd (regulowany)
• Tryb Flating: tryb czasowy (sterowanie LOGO programu Siemens).

• Silnik ręczny jest sterowany sygnałem przełącznika nożnego
• Wspieranie linii produkcyjnej do sterowania sygnałem linii IO

• Ugniatanie na płasko
• Kwalifikowany współczynnik ugniatania: 99,9%.Jednorazowa zdawalność wynosi 99,9%.Użytkownik zapewnia spójność produktów, procesów i materiałów, operator przechodzi profesjonalne szkolenie od dostawcy, a klient co tydzień konserwuje sprzęt.
• Pod względem technologicznym efekt ugniatania ma spełniać wymagania producenta i zapewniać zdolność produkcyjną jako główny wskaźnik
• Operator musi codziennie przeprowadzać kalibrację tego ugniatania ultradźwiękowego, aby upewnić się, że dział jakości może zatwierdzić masową produkcję.
• Awaria ultradźwiękowej głowicy ugniatającej i produkcja w warunkach lepkiego materiału nie należą do zakresu tej awarii

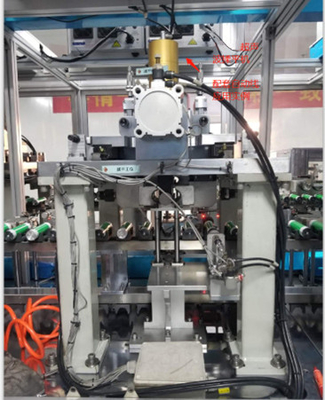

• Ogólna struktura: generator ultradźwiękowy, system przetworników ultradźwiękowych, ultradźwiękowe słupy akustyczne w górę iw dół, elementy pneumatyczne, rama, stół warsztatowy itp. (Silnik ręczny ze stołem warsztatowym, bez stołu warsztatowego z linią produkcyjną)
• Projektowany okres eksploatacji urządzeń wynosi 10 lat.Żywotność 10 lat Użytkownik musi upewnić się, że produkty, procesy i materiały są spójne, że operatorzy przeszli profesjonalne szkolenie od dostawcy oraz że zamawiający regularnie co tydzień konserwuje sprzęt.

Jednostka maszyny

1, urządzenie do usuwania kurzu (z maszyną do usuwania kurzu);

2, bateria powinna mieć położenie odniesienia powierzchni czołowej;

3, Oprawa stykająca się z baterią jest niemetalowa;

4, Zacisk szybki i niezawodny (bez ruchu osiowego);

5, jest tylko jeden zestaw urządzeń ultradźwiękowych (tylko ugniatanie elektrody dodatniej)

• Grozmiar generatora (Łx szer. x wys.):

Skrzynka elektryczna 3880: 520 mm 480 mm 390 mm;

• Rozmiar głowicy ugniatającej (górna strona: dł. x szer. x wys.):

420 mm x 295 mm x 473mm
