Szczegóły Produktu:
|
Długość: | 80-200mm, zawiera zakładkę | Szerokość: | 50-150 mm, zawiera kieszeń powietrzną |
---|---|---|---|
Wymiary dł. x szer. x wys: | 550x440x750mm (maksymalna wysokość po otwarciu) | Czasy cyklu: | Można ustawić 0-3 razy |
Skok otwarcia: | 250 mm | Czas pompowania: | Można ustawić 0-60 minut |
Czas postoju: | Można ustawić 0,1-99 S | Wewnętrzna średnica rury próżniowej: | 25mm, podciśnienie: 63³/H (63 metry sześcienne/H) |
Stopień próżni skrzynki statycznej: | ≤0,095 MPa (próżnia jest utrzymywana przez 1 minutę, aby zapewnić ≤0,090 MPa) | ||
Podkreślić: | Komora próżniowa do montażu baterii w etui,stojąca skrzynka do montażu baterii w etui |

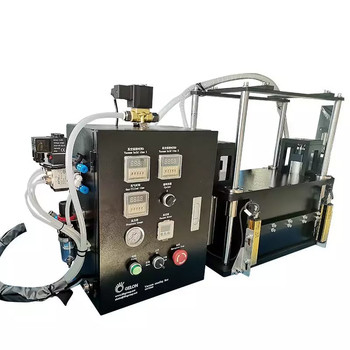

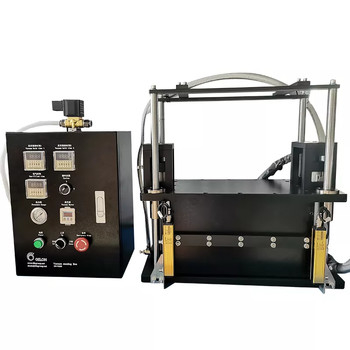

Pouch Cell Linia montażowa baterii Pudełko stojące Komora próżniowa
I.Przegląd funkcjonalny
To urządzenie wykorzystuje górną wnękę do naciskania na dolną płytę w celu utworzenia zamkniętej wnęki (czas można ustawić) bez otwierania wnęki, a następnie wykonuje ekstrakcję powietrza wtórnego, aby wytworzyć podciśnienie -70KPa i zatrzymuje się na okres czas (czas można ustawić jako Set), a następnie wykonaj te same czynności, aby trzecie podciśnienie osiągnęło podciśnienie -95KPa, tak aby powietrze w celi zostało usunięte;dwie trapezoidalne metody odkurzania mają na celu zapobieganie wypompowywaniu dużej ilości elektrolitu w tym samym czasie.Pozwól, aby elektrolit całkowicie się wchłonął.
IIParametry techniczne
0. Długość :( 80-200mm, zawiera zakładkę), szerokość: (50-150mm, zawiera kieszeń powietrzną),
Nie. | Nazwa | Specyfikacja |
1 | Jama wewnętrzna | 360 dł. × 280 szer. × 350 wys. mm |
2 | Rozmiar skrzynki elektrycznej | 300L × 200W × 400H mm |
3 | Wskaźnik kwalifikacji produktu | ≥99,5% |
4 | Pojemność |
zależy od sytuacji próżni (związanej z proces klienta) |
5 | Waga | 87 KG |
6 | Wskaźnik awaryjności pracy urządzeń | ≤2%/rok |
7 | Wskaźnik wykorzystania sprzętu | 98% |
8 | Moc wejściowa | AC220V 50Hz |
9 | Źródło powietrza wejściowego | 0,6 MPa-0,8 MPa |
10 | Średnica zewnętrzna rury próżniowej | Φ26MM |
11 | Średnica rury źródła powietrza | Φ8MM |
12 | Wilgotność względna | 20 ~ 90% wilgotności względnej |
13 | Temperatura otoczenia | 10 ~ 40 ℃ |
14 | Moc | 1,0 kW |
IV Wydajność przetwarzania:
4.1 W przypadku podwójnych wkładek bocznych należy upewnić się, że całkowita wysokość po otwarciu drzwi jest mniejsza niż 750 mm.
4.2 Ta maszyna przyjmuje oddzielną konstrukcję hosta i skrzynki kontrolnej, dzięki czemu maszyna może być używana w schowku i może być również umieszczona na linii montażowej.
4.3 Można go zastosować do akumulatorów produktów o różnych specyfikacjach, a regulacja jest prosta i wygodna.
4.4 Górna wnęka jest napędzana cylindrem i prowadzona przez cztery liniowe tuleje prowadzące, które mogą elastycznie poruszać się w górę iw dół, a prowadzenie jest dokładne, aby zapewnić wymagania dotyczące szczelności produktu
4.5 To urządzenie wykorzystuje próżniomierz, aby dokładnie osiągnąć ustawiony czas.
4.6 Mały rozmiar, może zaoszczędzić miejsce;lekki, łatwy do przenoszenia.Sterowanie elektryczne może służyć do automatycznego działania podczas ruchu.
4.7 Stopień podciśnienia statycznego -30~-95kpa, statyczna szczelność szafy: spadek ciśnienia 5kpa czas> 1min;
4.8 Czas stania stojaka, stopień podciśnienia, liczbę czasów pompowania próżniowego i czas utrzymywania można ustawić dowolnie;
V. Bezpieczeństwo
Posiada ochronną osłonę bezpieczeństwa, dzięki czemu ruchome części znajdują się wewnątrz osłony ochronnej, a podwójny przycisk służy do uruchamiania akumulatora, aby zapewnić bezpieczeństwo osobiste podczas umieszczania akumulatora.
VI.Bezpieczeństwo, środowisko i inne wymagania
1. Hałas generowany podczas normalnej pracy sprzętu wynosi ≤70 dB (wykrywany w odległości 1 m od sprzętu);
2. Wymagania dotyczące nośności na jednostkę powierzchni zakładu: ≤400kg/㎡;
3. Podczas całego procesu produkcyjnego należy upewnić się, że powierzchnia ogniwa jest wolna od zarysowań, uszkodzeń, plam, zmarszczek oraz elektrolitu;
4. Wklej różne znaki ostrzegawcze na częściach sprzętu, które mogą spowodować obrażenia ciała;
5. Sprzęt ma zazębiający się związek między przednimi i tylnymi działaniami w trybie ręcznym lub automatycznym, aby uniknąć niebezpieczeństwa nieprawidłowego działania;
6. Produkcja i instalacja urządzeń takich jak woda, elektryczność, gaz i para są zgodne z normami krajowymi, a stosowanie generatorów podciśnienia jest proh
