Szczegóły Produktu:
|
| Odpowiedni system: | LFP, LCO, LMO i inne powłoki katodowe i anodowe baterii systemowych | Grubość podłoża biegowego: | Folia aluminiowa (Al): 11 ~ 30um / Folia miedziana (Cu): 8 ~ 30um |
|---|---|---|---|
| Szerokość wałka powlekającego: | 360 mm | Efektywna szerokość powłoki: | ≤ 300 mm |
| Mechaniczna prędkość robocza sprzętu: | 3 m/min | Szybkość powlekania sprzętu: | 0,3m/min |
| Nadaje się do lepkości zawiesiny: | 2000 ~ 12000 sztuk na sekundę | Zakres grubości powłoki jednostronnej na sucho: | 50-150μm |
| Minimalna długość interwału: | 5 mm | Wielosekcyjna minimalna długość powłoki: | 20mm |
| Podkreślić: | Ni200 Ni 201 Pouch Cell Battery,Ni200 Ni 201 Pouch Cell,Pouch Cell Ni200 Ni 201 |
||

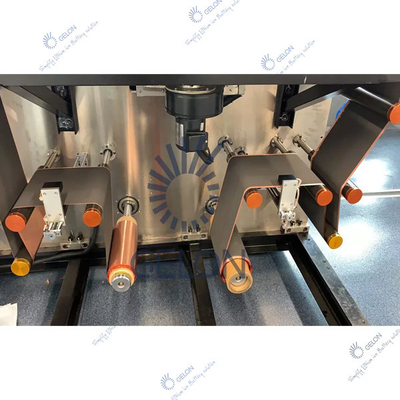

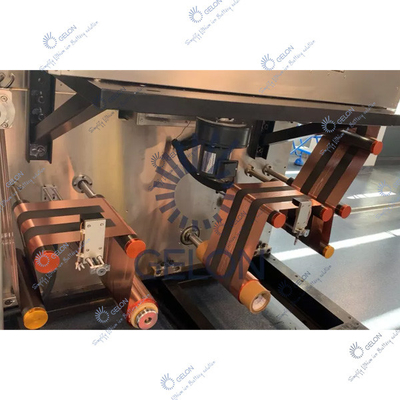

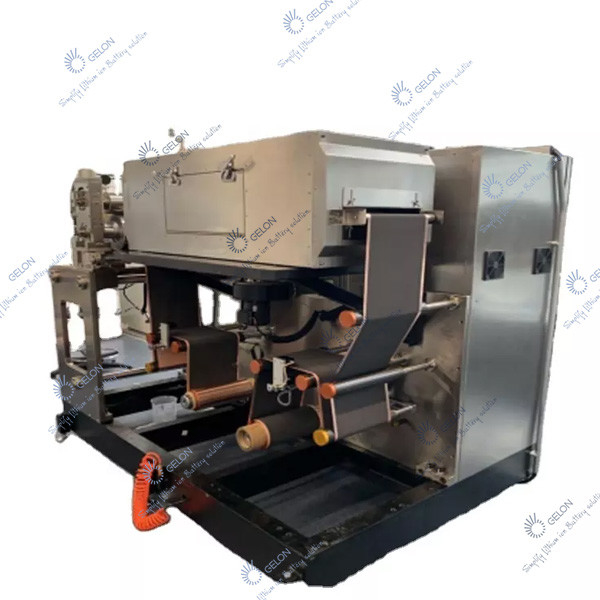

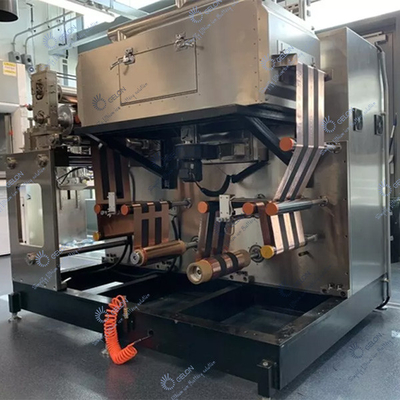

Maszyna do powlekania rolek z głowicą przecinkową 360 maszyna do montażu akumulatorów litowo-jonowych
Ⅰ.Wstęp:
Przerywana eksperymentalna powlekarka to trójwalcowe urządzenie do powlekania przenoszącego, które może być używane do ciągłego i przerywanego powlekania i jest wygodne do nakładania na różne podłoża w procesach powlekania powierzchni.Szczególnie stosowany w przemyśle akumulatorów litowo-jonowych.Sprzęt został zaprojektowany tak, aby był wygodny w użyciu dla naukowców i spełniał wymagania dotyczące precyzji i konsystencji powlekania, która nie różni się od produkcji i ma doskonały efekt suszenia.Jest idealny do badań i rozwoju oraz małych prób akumulatorów litowo-jonowych, superkondensatorów, akumulatorów niklowych i innych akumulatorów wtórnych.
Ⅱ.Cechy:
Ⅲ.Parametry techniczne sprzętu i konfiguracja głównego sprzętu
(1) Główna konfiguracja sprzętu:
| Nie. | Nazwa |
| 1. | Przełącznik powietrza |
| 2. | PLC |
| 3. | Ekran dotykowy |
| 4. | Przekaźnik pośredni |
| 5. | Siłownik |
| 6. | Reduktor planetarny |
| 7. | Przerywacz |
| 8. | Stycznik AC |
| 9. | Przekaźnik półprzewodnikowy |
| 10. | Termostat |
| 11. | W pełni automatyczna korekta |
| 12. | W pełni automatyczne napięcie |
| 13. | Główny silnik wyładowczy (odbiorczy) materiału |
| 14. | Oko światłowodowe |
| 15. | Łożysko kulkowe zwykłe (przód maszyny) |
| 16. | Rolka do powlekania |
| 17. | Rolka tylna |
| 18. | Ostrze skrobaka |
| 19. | Rolka prowadząca |
| 20. | Przetwornica częstotliwości |
| 21. | Miłośnik |
| Nie. | Przedmiot | Specyfikacja | Uwagi |
| 1. | Odpowiedni system | LFP, LCO, LMO i inne procesy powlekania katod i anod akumulatorów systemowych | |
| 2. | Grubość podłoża biegowego |
Folia aluminiowa (Al): 11 ~ 30um Folia miedziana (Cu): 8 ~ 30um |
|
| 3. | Szerokość wałka powlekającego | 360 mm | |
| 4. | Efektywna szerokość powłoki | ≤ 300 mm | |
| 5. | Mechaniczna prędkość robocza sprzętu | 3 m/min | |
| 6. | Szybkość powlekania sprzętu | 0,3m/min | W zależności od sytuacji suszenia |
| 7. | Nadaje się do lepkości zawiesiny | 2000 ~ 12000 sztuk na sekundę | |
| 8. | Zakres grubości powłoki jednostronnej na sucho | 50-150μm | |
| 9. | Minimalna długość interwału | 5 mm | |
| 10. | Wielosekcyjna minimalna długość powłoki | 20mm | |
| 11. | Charakterystyka rozpuszczalnika | Oleisty rozpuszczalnik NMP (sg=1,033,bp=204℃) | |
| Wodny rozpuszczalnik H2O/NMP(sg=1.000,bp=100℃) | |||
| 12. | Nadaje się do zawartości stałej | Anoda S．C.60%±5% | |
|
katoda S．C.50% ± 5% (system PVDF) S．C.50% ± 5% (system SBR) |
|||
| 13. | Proporcja |
Anoda 1,5—2,59/cm2 Katoda 1～1,89/cm2 |
|
| 14. | Metoda powlekania | Ciągłe powlekanie/przerywane powlekanie/powłoka śledząca | |
| 15. | Skierunek biegu | Powlekanie do przodu, operacja pustej folii do przodu i do tyłu podłoża |
(3) Wprowadzenie do struktury każdej części:
1. Zintegrowany mechanizm odwijania, głowica:
| Nie. | Przedmiotów | Specyfikacja | Uwagi |
|
|
Struktura instalacji rolek | wspornik jest mocno osadzony | |
|
|
Obróbka powierzchni walca | Utlenianie powierzchni metalowego wałka aluminiowego, bicie koła ≤30um | |
|
|
System kontroli napięcia | Automatyczne sterowanie w pętli zamkniętej stałe napięcie, zakres napięcia 0 ~ 50N | |
|
|
Metoda korekty | Automatyczne sterowanie EPC, skok 50mm | |
|
|
Metoda materiałów walcowanych | Rolka materiału mocowana jest za pomocą 3-calowego wału powietrznego | |
| Odwijanie pojedynczego nadmuchiwanego wału | |||
|
|
Kierunekpodłożeruch | Do przodu i do tyłu (przewijanie do tyłu) | |
|
|
Szybkość poruszania się podłoża | 2 m/min | |
|
|
Maks.średnica odwijania | Ф250mm | |
|
|
Maks.nośność nadmuchiwanego wału | 80kg | |
|
|
Liczba rozwijających się nadmuchiwanych wałków | 1 kawałek | |
| 11 | Główny silnik napędowy | Siłownik | |
| 12 | Obróbka powierzchni walca |
Importowany wałek EPDM, bicie koła ≤30um |
Szerokość 360 mm |
| 13 | Struktura skrobaka | Dwustronny skrobak do przecinków | |
| 14 | Wałek do powlekania (wałek stalowy) | Powierzchnia pokryta twardym chromem | |
| 15 | Rolka tylna (rolka gumowa) | Importowany EPDM na powierzchni | |
| 16 | Przerywana regulacja wysokości zgarniacza | Regulacja ręczna | |
| 17 | Panel sterujący | Ekran dotykowy i przycisk (działają zgodnie z interfejsem funkcji) |
2.Piekarnik
| Nie. | Przedmiotów | Specyfikacja | Uwagi |
|
|
Struktura piekarnika | Jednowarstwowe niezależne ogrzewanie | |
|
|
Długość piekarnika | 1 metr/sekcja | |
|
|
Materiał | Wewnętrzna wkładka SUS304 1,0 mm, zewnętrzna wkładka SUS201 2,0 mm | |
|
|
Tryb transmisji rolek prowadzących piekarnika | Pasywny napęd rolek | |
|
|
Kontrola temperatury | Jest podzielony na kontrolę ochrony normalnej kontroli temperatury roboczej i monitorowanie nadmiernej temperatury.W przypadku nadmiernej temperatury odetnie główne zasilanie grzewcze. | |
|
|
Metoda ogrzewania | Ogrzewanie elektryczne, struktura cyrkulacji gorącego powietrza | |
|
|
Moc grzewcza pieca jednosekcyjnego | 5 kW | |
|
|
Temperatura w tunelu suszącym | Projekt Maks. 150 ℃, różnica temperatur w pojedynczym piekarniku ≤5 ℃ | |
|
|
Temperatura powierzchni szafki podczas pracy | ≤45℃ | |
|
|
Metoda dmuchania | Dmuchnij w górę | |
|
|
regulacja ilości powietrza wywiewanego | Niezależne sterowanie za pomocą zaworów mechanicznych | |
|
|
Struktura dyszy | Szczelina dyszy jest nacięta specjalną formą | |
|
|
Sterowanie wentylatorem | Sterowanie stycznikiem | |
|
|
Sterowanie ogrzewaniem | przekaźnik półprzewodnikowy | |
|
|
Materiał wentylatora | Żelazo |
3. Mechanizm zwijania: funkcja jest taka sama jak w przypadku rozwijania, z następującymi dodatkami
| Nie. | Przedmiotów | Specyfikacja | Uwagi |
|
|
Napięcie | Jeden zestaw rolek trakcyjnych jest zainstalowany z przodu iz tyłu, automatyczne sterowanie w pętli zamkniętej, stałe napięcie, zakres napięcia 0 ~ 50N | |
|
|
Struktura instalacji | Polerowana płyta jest mocno zainstalowana | |
|
|
Liczba nawijanych wałków nadmuchiwanych | 1 kawałek | Przewijanie wspornika |
| Nie. | Przedmiotów | Specyfikacja | Uwagi |
| 1 | Główny system sterowania | Ekran dotykowy, PLC, system serwo | |
| 2 | Tryb pracy | Ręczny, automatyczny, awaryjny;cała maszyna może być obsługiwana przed i po | |
| 3 | Powłoka, przerywany zakres ustawienia długości |
Długość powłoki 20,0 ~ 3200,0 mm Przerywana długość 5,0 ~ 3200,0 mm |
|
| 4 | Sytuacja alarmowa | W przypadku awarii urządzenia na ekranie dotykowym zostanie wyświetlony odpowiedni ekran korekcyjny | |
| 5 | Funkcja zliczania | Wielkość produkcji/długość | |
| 6 | Metoda regulacji grubości głowy i ogona | Realizacja programu sterującego stosunkiem prędkości wałka stalowego i wałka gumowego |
rozmiar L1800*W1100*H1250mm waga około: 1.2T
(4) Dokładność sprzętu:
| Nie. | Przedmiotów | Specyfikacja | Uwagi |
|
|
Skrobak | Okrągłe bicie ≤1,5um, prostoliniowość Ra0,4 ≤1,5um | |
|
|
Wałek do powlekania (wałek stalowy) | Okrągłe bicie ≤1,5um, prostoliniowość Ra0,4 ≤1,5um | |
|
|
gumowa rolka | Bicie ≤30um, prostoliniowość ≤10um | |
|
|
Odchylenie korekty | ±0,2 mm |
3. Metoda pomiaru
A. Obszar pomiaru: 3 mm od krawędzi, 6 mm od końca i 10 mm od początku.
B. Rozmiar pomiarowy Φ35 mm lub zgodnie z wymaganiami procesowymi kupującego
