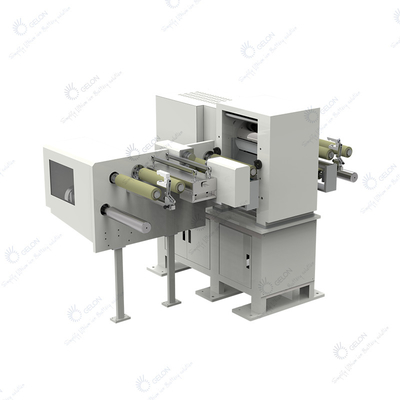

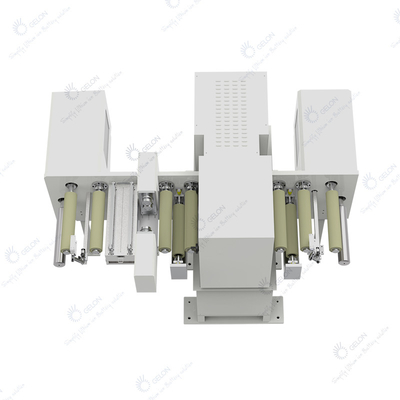

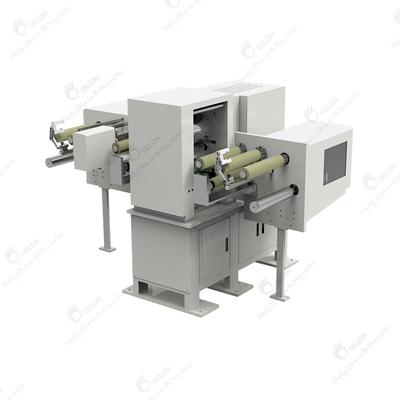

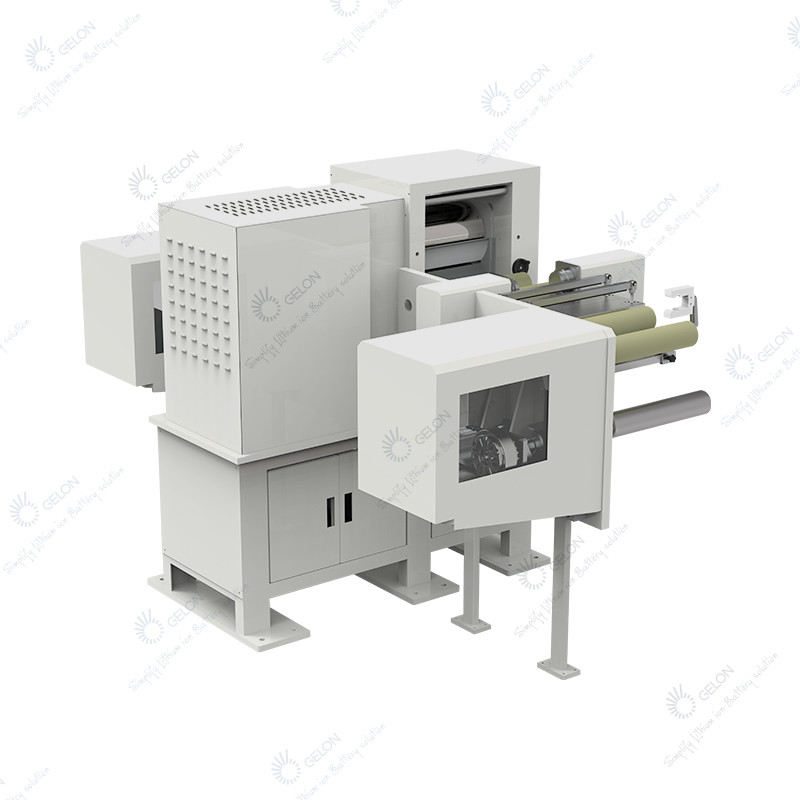

Producent maszyn do kalandrowania baterii litowych Roll To Roll Nawijanie i przewijanie do tyłu

Producent maszyn do kalandrowania baterii litowych Roll To Roll Nawijanie i przewijanie do tyłu

I. Wstęp

Kalandra jest głównym wyposażeniem linii produkcyjnej do prasowania elektrod.Składa się z suwnicy ze staliwa, rolek, reduktora silnika o zmiennej częstotliwości, systemu regulacji szczeliny, elektrycznego układu sterowania, płyty ochronnej podajnika i mechanizmu czyszczenia powierzchni rolki.

Główną funkcją jest dociśnięcie elektrody, aby osiągnąć odpowiednią gęstość za pomocą rolki i spełnić wymagania dotyczące grubości zgodnie z elektrodą.

.

II.Konfiguracja i parametry sprzętu:

Wymiary rolki: ∮ 210x330mm (średnica × szerokość)

Tryb pracy: praca ciągła

Prędkość maszyny: 5m/min

Rodzaj materiału: elektroda

Wygląd: Szary

1. Główny ciało:

Główna funkcja: Elektroda dociskowa osiąga określoną grubość

Specyfikacja rolki: ∮ 210x330mm (średnica * szerokość)

Materiał rolki: rolka ze stali stopowej serii 9Cr3Mo

Twardość powierzchni walca: powyżej hrc66

Wałek Głębokość utwardzania: ≥ 8mm

Chromowanie wałków: 0,08-0,12 mm

Chropowatość powierzchni wałka: Ra ≤ 0,4

Regulacja szczeliny rolek: regulacja ręczna

Zakres regulacji szczeliny rolek: 0 ~ 2,0 mm

Maksymalne ciśnienie robocze: 80T

Kolor wyposażenia: szary

Tryb ogrzewania rolkowego: (opcjonalnie)

System sterowania ogrzewaniem w pętli zamkniętej: składający się z regulatora temperatury, przekaźnika półprzewodnikowego i termopary typu K.

Moc grzewcza: 1,6 kW * 2 (1 szt. / górne i dolne rolki)

2. Odwijanie

Wałek odwijania: wałek do napełniania z zaworem sterującym, wyposażony w pistolet do napełniania

Specyfikacja: ∮3 cale * 350 mm

Kontrola napięcia elektrody: hamulec magnetyczny

Sterowanie prowadnicą: liniowa prowadnica łożyska

3. Przycinanie

Funkcja: służy do odcinania niepowlekanej folii po obu stronach elektrody, zmniejszania fałdowania elektrody spowodowanego niespójną ciągliwością podczas walcowania i zmniejszania szybkości złomu spowodowanego zerwanym paskiem elektrody

Zasada: górne ostrze tnące jest podawane i podpierane ręcznie, a lewe i prawe ostrze tnące są sterowane oddzielnie.

Napęd: silnik z konwersją częstotliwości napędza dolny wał tnący, aby był zgodny z prędkością toczenia

4.RewInd

Funkcja: nawijanie walcowanego materiału elektrody na trzpień

Wałek nawijający: z zaworem sterującym, wałek do napełniania z pistoletem do napełniania

Specyfikacja: ∮3 cale * 350mm

Kontrola napięcia elektrody: hamulec magnetyczny

Sterowanie prowadnicą: liniowa prowadnica łożyska

Napęd: wałek uzwojenia przez reduktor silnika i sprzęgło magnetyczne
