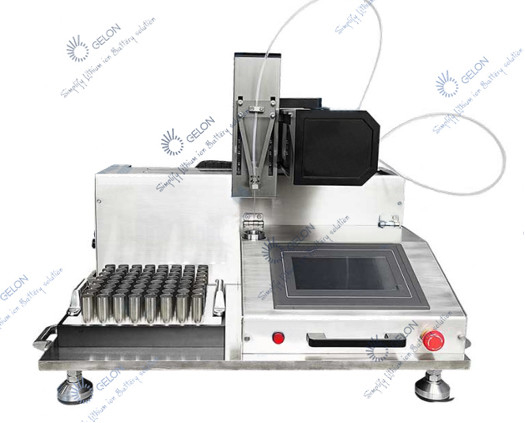

Proces napełniania elektrolitem 4680 18650 Sprzęt do montażu baterii litowej

Proces napełniania elektrolitem 4680 18650 Sprzęt do montażu baterii litowych

I .Konfiguracja systemu

1. Jedna rama wykonana ze stali nierdzewnej i stopu aluminium;

2. Automatyczne urządzenie podnoszące ma 2 stanowiska robocze, w tym sterowane pneumatycznie urządzenie podnoszące sprężynę;

3. 2 zestawy próżniowych głowic wtryskowych do cieczy, pojemniki SS316 i podwójny podnośnik pneumatyczny z podwójnym podnośnikiem konstrukcja zaworu odcinającego

4. 2 precyzyjne pompy dozujące (model: E2a-d20i) Pompa tłokowa napędzana silnikiem krokowym i precyzyjnym ceramicznym zaworem obrotowym.Objętość wstrzyknięcia może osiągnąć 20 ml (23,5 g).(patrz dane pompy)

5. Zespół pneumatycznego zaworu sterującego, moduł pneumatycznego zaworu sterującego SMC

6. Sterownik PLC, kolorowy ekran dotykowy

7. Wszystkie przewody cieczowe są wykonane z tworzywa sztucznego PFA

II.Połączenie systemowe

Ta maszyna jest przeznaczona do użytku w schowku dostarczonym przez klienta.Główny korpus maszyny zostanie umieszczony w schowku, w tym rama, głowica wtrysku cieczy, automatyczny system pozycjonowania, pompa dozująca itp.;

Elementy sterujące maszyny są umieszczone na zewnątrz schowka.W tym skrzynka sterownicza, pneumatyczny zespół zaworu sterującego itp. Główny korpus maszyny i element sterujący są połączone przewodami powietrznymi i kablami.Te rury i kable są podłączone przez zarezerwowaną przestrzeń w schowku.

Źródło podciśnienia i sprężone powietrze powinno być zapewnione przez klienta.

Rurociągi przechodzące przez schowek: 1 przewód wlotu powietrza, 1 przewód wydechu, 1 przewód podciśnienia i 1 przewód powietrza pod ciśnieniem (jeśli wymagane jest zwiększenie ciśnienia).Pompę wtrysku cieczy można umieścić w schowku lub wyjąć ze schowka.Skrzynka kontrolna jest umieszczona na zewnątrz schowka.

III.Kroki robocze

1. Ręcznie umieść 2 akumulatory na 2 tacach pozycjonujących .

2. Naciśnij włącznik startowy (przełącznik nożny), a akumulator się rozładuje

automatycznie zejść

--- przełożyć na dolną część głowicy wtrysku cieczy

--- wznieść się

--- uszczelnij kondensator i głowicę wtrysku cieczy

--- automatyczny proces wtrysku cieczy

--- po zakończeniu wtrysku cieczy bateria opadnie

--- przetłumacz na pierwotną pozycję

--- wznieść się;

3. Ręcznie wyjmij odpowiednio 2 baterie;

4. Umieść 2 nowe baterie do następnego wstrzyknięcia płynu.

VI.Zasada wtrysku cieczy

Akumulator jest szczelnie zamknięty wraz z głowicą wtrysku cieczy i zaczyna raz odkurzać wnętrze głowicy wtrysku cieczy oraz kondensator.Po zakończeniu ekstrakcji próżni zawór grzybkowy w głowicy wtrysku cieczy opada, aby zamknąć kanał między głowicą wtrysku cieczy a akumulatorem, uwalniając próżnię w zaworze wtrysku cieczy.W tym czasie wnętrze zbiornika utrzymuje stan wysokiej próżni.Pompa wtrysku cieczy wtryskuje ilościowo elektrolit do zaworu wtrysku cieczy, zamykając dyszę wtrysku cieczy;Otwórz zawór grzybkowy, aby zassać elektrolit do akumulatora.

W zależności od stopnia podciśnienia i wewnętrznej gęstości akumulatora, można ustawić wiele procedur odkurzania i zasysania cieczy, aby ponownie odkurzyć głowicę wtrysku cieczy, przepuszczać atmosferę lub utrzymywać ciśnienie, aż cały elektrolit zostanie wtryśnięty do akumulatora.Czas trwania można określić zgodnie z wymaganiami dotyczącymi czasu zwilżania akumulatora.Powietrze z akumulatora jest usuwane, a elektrolit jest całkowicie wchłaniany do ogniwa kondensatora.

V. Parametry

1. Objętość wtrysku cieczy: 0-20 ml, dokładność ± 1%

2. Specyfikacja baterii: 21700/26650/32650.

3. Szybkość wydajności: zgodnie z normalną procedurą wtrysku cieczy, PPM = 2 szt

4. Zasilanie: 220V AC

5. Zasilanie powietrzem: 75 PSI

6. Próżnia: zapewniona przez klienta

7. Zasilanie gazem pod ciśnieniem: zapewnione przez klienta
