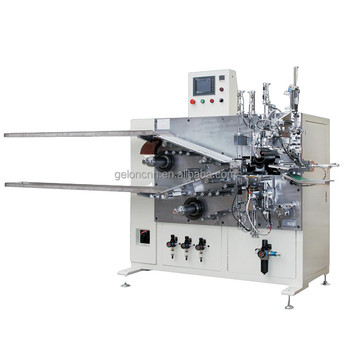

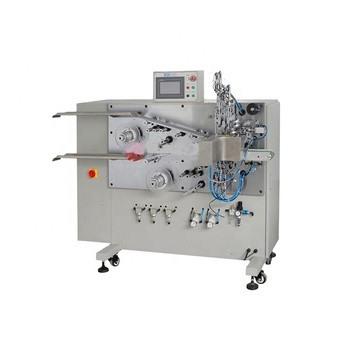

Półautomatyczna maszyna do nawijania mocy do maszyny do produkcji baterii litowo-jonowych

Gelon wysokiej jakości półautomatyczna maszyna do nawijania mocy używana do maszyny do produkcji akumulatorów litowo-jonowych

Opis produktu

Półautomatyczna maszyna do nawijania mocy używana do produkcji akumulatorów litowo-jonowych

1.Półautomatyczna nawijarka serii GN do rdzenia cylindra i ogniwa kwadratowego.

Funkcje urządzenia: Nawijanie płatków elektrody i separatora w rdzeń ogniwa (ogniwo cylindryczne lub kwadratowe)

2,Charakterystyka sprzętu

a.Pojedynczy rdzeń nawojowy i wyjęcie igły nawojowej z obu konstrukcji bocznych.

b.Ręczne podawanie płatków elektrody, automatyczne nawijanie, automatyczna wymiana igły, automatyczne przyklejanie taśmy klejącej i automatyczne wyprowadzanie gotowego rdzenia ogniwa;

c.Aktywne rozwijanie dwóch rolek separatora z regulowaną stałą siłą rozciągania;

d.Oprogramowanie można ustawić jako „Najpierw zasilanie katody”, „Najpierw zasilanie anody” lub „Najpierw zasilanie obu”.

mi.Można nawinąć elektrodę o długości 1800mm.(Średnica rdzenia nie przekracza 26 mm)

f.Podawanie elektrody z ręcznym, naprężenie jest równomierne.

g.Prędkość nawijania jest stała, napięcie rdzenia jest stałe.;

3,Indeks technologii

a.Śr.uzwojenia igły:φ4 (standard), φ3,5;

b.Szerokość separatora:30 ~ 60 mm;

c.Szerokość elektrody:33 ~60 mm;

d.Długość elektrody:300 ~ 1500 mm;

mi.Średnica uzwojenia:14-26 mm;

f.Średnica separatora:76 mm(3 cale),Maks. śred.:φ250 mm;

g.Szerokość zakończonej taśmy:10 ~ 40 mm;

h.Zakończone koło taśmy: koło 0,2-1,5

i.Naciąg separatora jest regulowany.

j.Napięcie katody i elektrody anodowej: zastosowanie metody vac-sorb.

k.Precyzja nawijania:błąd dla separatora i anody, anody i katody mniejszy niż±0,5 mm;(długość elektrody mniejsza niż 500mm).

PS: Szerokość błędu elektrody <±0,1mm;

Elektroda's“S”błąd gięcia <±0,2mm/500mm;

Błąd turriform separatora<±0,2 mm

l.Pojemność sprzętu:6 str./min;(Długość elektrody <800mm).

m.FTY>98%
