Szczegóły Produktu:
|
| Ciśnienie cięcia: | Max.1T (1MPa sprężony gaz) | Skok cięcia: | 12mm |
|---|---|---|---|
| Żywotność matrycy tnącej: | Dziesięć tysięcy razy | Zadziory do cięcia: | Grat pionowy ≤12μm Grat poziomy ≤20μm |
| Grubość cięcia: | Maks.0,5 mm | Precyzja cięcia: | ± 0,1 mm |
| Dopływ powietrza: | 0,5 ~ 0,8 MPa Argon, butle z azotem lub sprężone powietrze 0,7 MPa |

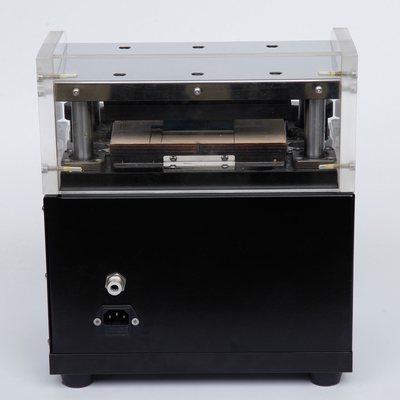

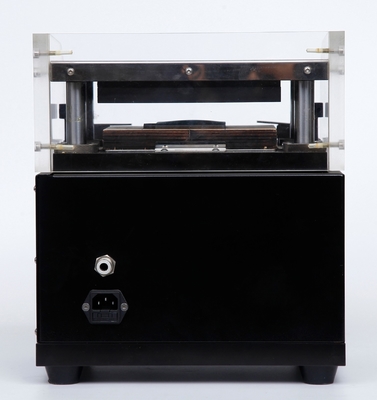

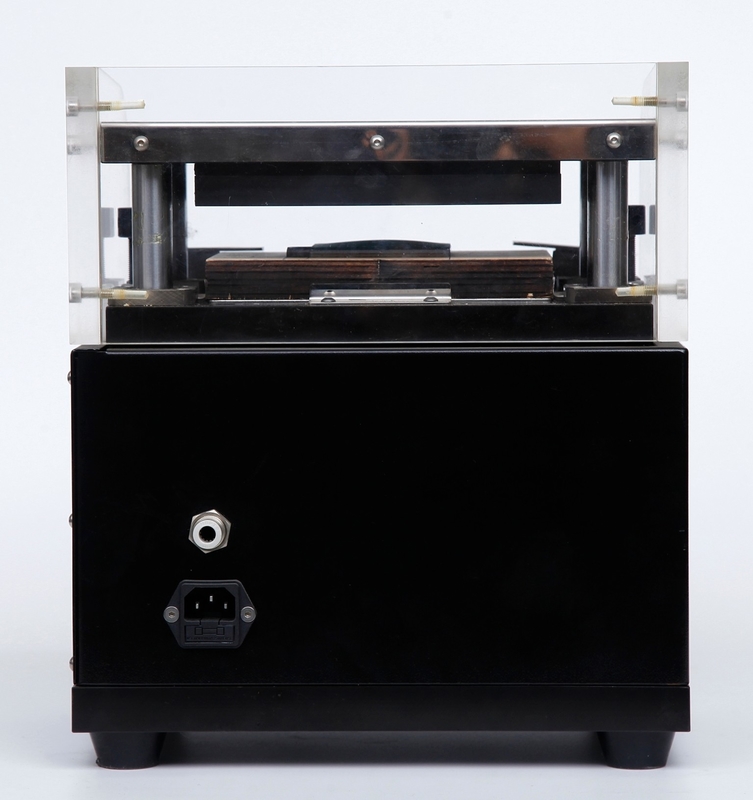

PneumatycznyMaszyna do wykrawania matryc
Wstęp

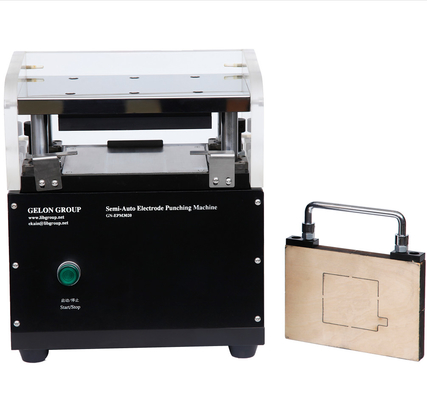

1. Półautomatyczna maszyna do sztancowania jest urządzeniem używanym do wycinania katodowego i anodowego akumulatorów litowo-jonowych. Sprzęt wykorzystuje pneumatyczny sposób wycinania pojedynczej elektrody.Można go umieścić w schowku na rękawiczki, a my możemy dostarczyć różne kształty formy noża zgodnie z wymaganiami klienta, aby uzyskać formowanie i sztancowanie różnych rozmiarów baterii.
Podawanie elektrod płytowych, szablon noża do wykonywania sztancowania i może być używany w schowku na rękawiczki;
Funkcja
1. Napęd cylindra, a ciśnienie cięcia i prędkość można regulować.
2. Produkty do sztancowania mają małe zadziory, brak proszku, brak wgnieceń i inny zły wygląd;
3. Wykrojnik wykonany jest w konstrukcji szufladowej, aby zapewnić bezpieczną pracę.
4. Wymiana wykrojnika jest łatwa, wygodna i szybka.
5. Standardowy zestaw matryc katodowych i anodowych może być również wykonany zgodnie z wymaganiami klienta;
Efekt procesu
Parametry
| Nazwa | Parametr | Uwagi |
| Standardowa matryca do cięcia | Elektroda katodowa 56*43mm/elektroda anodowa 58*45mm | Można go dostosować zgodnie z życzeniem klienta |
| Rozmiar cięcia | Maks. dł. 120 * szer. 80 mm | Zawiera zakładkę baterii |
| Ciśnienie cięcia | Max.1T (1MPa sprężony gaz) | Zalecane ciśnienie regulacyjne, 500 kg (0,5 MPa) |
| Skok cięcia | 12mm | Odległość między wykrojnikiem a płytą tnącą |
| Żywotność matrycy tnącej | Dziesięć tysięcy razy | |
| Zadziory do cięcia |
Zadziory pionowe ≤12μm Zadziory poziome ≤20μm |
|
| Grubość cięcia | Maks.0,5 mm | Folia wykonana jest z aluminium / miedzi |
| Precyzja cięcia | ± 0,1 mm | |
| Dopływ powietrza | 0,5 ~ 0,8 MPa Argon, butle z azotem lub sprężone powietrze 0,7 MPa | Sprężone powietrze w schowku nie jest zalecane |
| Moc | 100W | |
| Wyposażenie, wymiary | dł.300mm * szer.250mm * wys. 340mm | |
| Wymiar pakowania | Około L400 * W340 * H450mm | |
| Waga netto | Około 34 kg | |
| Waga brutto | Około 43 kg | |
| Witryna do użycia | Może być używany w schowku na rękawiczki.Sprawdź, czy miejsce w schowku pasuje do ogólnego rozmiaru sprzętu | |
| Czas gwarancji | Roczna gwarancja, dożywotnia konserwacja |
