Szczegóły Produktu:
|
| Nazwa produktu: | automatyczna maszyna do cięcia, | Funkcjonować: | cięcie elektrody |
|---|---|---|---|
| Typ komórki: | 18650 21700 26650 32650 i itp | Rodzaj wyposażenia: | Pełna automatyka |
| Efektywność: | Wysoka wydajność | Aplikacja: | Baterie litowo-jonowe |
| Napięcie: | 380V | Czas dostawy: | 3 MIESIĄCE |
| Materiał: | Elektroda baterii | ||
| Podkreślić: | 18650 Automatyczna maszyna do cięcia wzdłużnego baterii,21700 Maszyna do cięcia elektrodą akumulatorową,Automatyczna maszyna do cięcia wzdłużnego 750 mm |
||

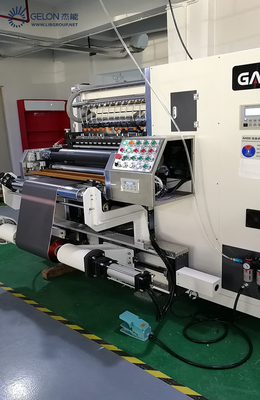

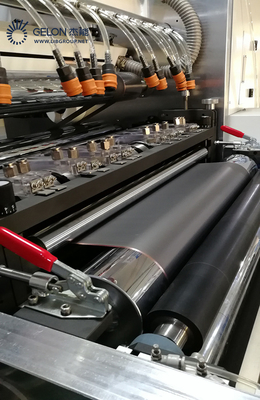

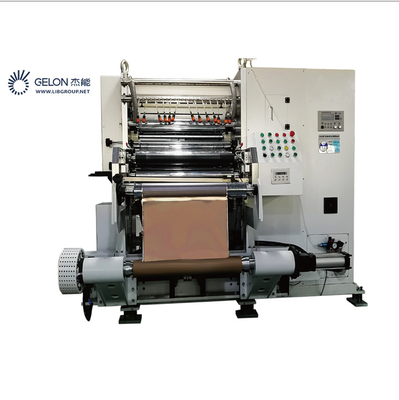

Automatyczna maszyna do cięcia wzdłużnego o szerokości 750 mm do cięcia wzdłużnego elektrodą akumulatorową 18650 21700
1.1 Wprowadzenie zasady
Walcowana elektroda katoda/anoda jest ładowana do mechanizmu rolkowego, a poprzez przenoszenie mocy elektroda jest przesyłana do zestawu tnącego, który jest ustawiony zgodnie ze specyfikacją procesu cięcia wzdłużnego, a górne i dolne urządzenie przewijające zbiera elektrodę szczelinową w rolka, a materiały brzegowe są zbierane przez urządzenie do materiałów brzegowych.Sprzęt jest wspomagany przez system korekcji odchyleń, układ napędowy naciągu, układ odsysania pyłu (w tym pył odsysania noża) i inne pomocnicze operacje precyzyjne zapewniające stabilne rozcięcie elektrody, zadzior, prostoliniowość i inne wskaźniki procesu w zakresie procesu.
1.2 Przebieg procesu
Wózek przenoszący Ładowanie materiału do odwijania rolek → Odebrana platforma → è Rolka trakcyjna → è Zestaw noży tnących è → Zestaw nadkoli → è Oddzielnie przesuwana w górę iw dół oś nawijania różnicowego → è Przewijanie materiału krawędzi → è Ustaw wymagane napięcie elektrody → è Przełączanie systemu wyrównania elektrod na tryb automatyczny →èNaciśnij przycisk uruchomienia systemu →èUrządzenie automatycznie rozcina i zbiera w rolkach.
| Nie. | Przedmiot | technikglinparametr | Uwaga |
|
1 |
Nadaje się do materiału |
Elektroda z prasowanym walcowaniem LFP,LCO,LMO,NMC,LTO,Carbon,Graphite | |
|
2 |
Uruchomiony parametr folii |
Folia aluminiowa (AL): grubość: 9～30um;Szerokość: 50～500mm Średnica rolki: maks.400 mm |
|
|
Folia Cupper (Cu): grubość: 5～30um Szerokość: 50～500mm； Średnica rolki: maks.400 mm； |
|||
| 3 | Szerokość rolki | 550 mm | |
| 4 | Szerokość cięcia | 30~500mm | |
| 5 | Mechaniczna prędkość robocza | 50m/min | |
| 5 | Prędkość cięcia | 1-40m/min | W zależności od efektu cięcia |
| 7 | Zakres grubości elektrody | 50-300 μm | |
|
8 |
Metoda cięcia |
1, Połączone cięcie nożem do krojenia; 2, konstrukcja zestawu noży typu Nishimura. 3, specyfikacje cięcia wzdłużnego, 18650/21700 (7 pasów, 7 noży/zestaw, w tym noże do cięcia katodowego i anodowego) |
|
| 9 | Metoda przewijania | Dwuosiowe przewijanie przemieszczenia osi różnicy poślizgu |
Zapewniamy również inne w pełni automatyczne linie produkcyjne.
