Szczegóły Produktu:
|
| Materiał: | Stal nierdzewna | Rozmiar sprzętu: | 1800 mm（L）×2000mm（D）×1800mm（H） |
|---|---|---|---|
| Efektywność: | Wysoka wydajność | Zasilacz: | 220 VAC ± 5 (jednofazowy ，10 KW) |
| Typ Baterii: | 18650,21700 typ cylindryczny | Zdolność produkcyjna: | 30000 sztuk dziennie |
| Rodzaj wyposażenia: | Pełna automatyka |

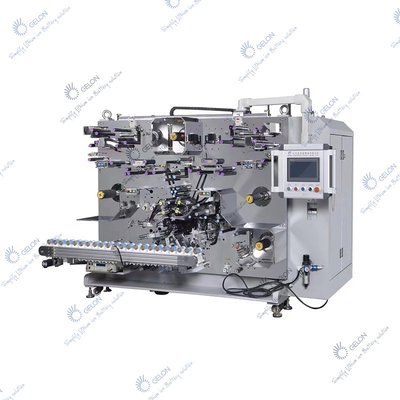

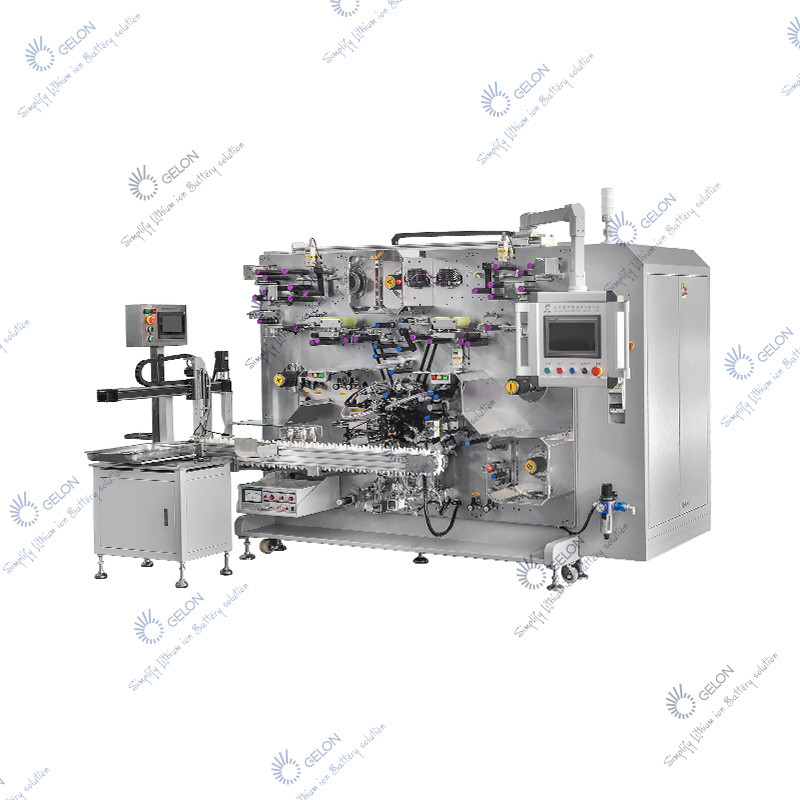

W pełni automatyczna maszyna do nawijania elektrody z akumulatorem litowo-jonowym
opis funkcji sprzętu
Ta maszyna jest używana głównie do cylindrycznego uzwojenia akumulatora litowo-jonowego.
二, Wielkość i wymagania dotyczące surowców
2.1 Specyfikacja materiałów = jednostka: mm
| materiały | Średnica wewnętrzna | Średnica zewnętrzna | szerokość | długość |
| Elektroda katodowa | φ76,2 | ≤φ400 | 35~65 | 0,1~0,2 |
| Elektroda anodowa | φ76,2 | ≤φ400 | 35~65 | 0,1~0,2 |
| separator | φ76,2 | ≤φ300 | 40~70 | 0,015~0,030 |
| koniec taśmy | φ76,2 | ≤φ150 | 20~55 | 0,02~0,05 |
Uwaga:1, ilość tagów dla pojedynczej elektrody powinna być mniejsza niż 4 jednostki.
2, sugestia: odsłonięta długość mniejsza niż 25 mm;
Precyzja nawijania (materiały spełniają wymagania 2.1)
1) Błąd wyrównania separatora ± 0,5 mm
2) Błąd wyrównania elektrod ± 0,5 mm
3) Błąd wysokości rdzenia mniejszy niż 0,5 mm
3, Zdolność produkcyjna
9 jednostek/min, gdy długość elektrody jest mniejsza niż 800 mm
8 jednostek/min, gdy długość elektrody jest mniejsza niż 1600 mm
Stawka kwalifikowana:Ponad 98%;
Efektywna stawka: ponad 95%
4, obiekt pomocniczy
1) Zapotrzebowanie na ziemię: 1800 mm (L) × 2000 mm (D) × 1800 mm (H)；
2) Zasilanie: 220 VAC ± 5﹪, jednofazowe, 10 KW；
3) Dopływ powietrza: 5 ~ 7 kgf / cm², 100 l / min；
4) brak gazów żrących, ciekłych i wybuchowych
