Sprzęt do produkcji akumulatorów do nawijania elektrod

Bateria cylindryczna Półautomatyczna maszyna do nawijania silnika Nawijarka elektrody 18650 Sprzęt do produkcji baterii

1. Nazwa i model sprzętu

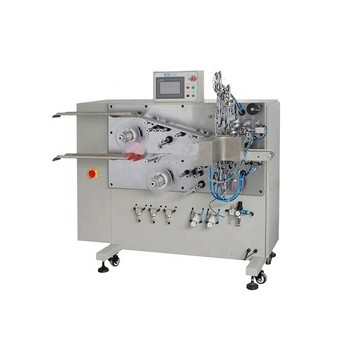

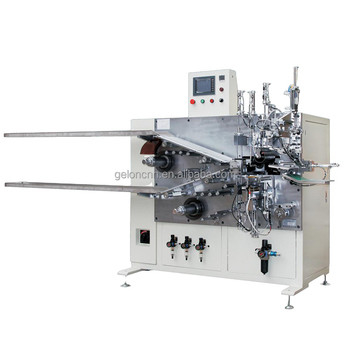

YHWP-7026-S Półautomatyczna nawijarka do akumulatorów cylindrycznych
Ta maszyna jest używana głównie do precyzyjnego nawijania pryzmatycznej baterii zasilającej.Proces pracy przebiega następująco: ręczne wprowadzenie anody i katody w obszar nawijania, łączenie z separatorem i układanie, następnie nawijanie zgodnie z wymaganiami procesu, automatyczne przyklejanie zakończonej taśmy i automatyczne wygaszanie rolki galaretki.
2,Charakterystyka sprzętu
a.Pojedynczy rdzeń nawojowy i wyjęcie igły nawojowej z obu konstrukcji bocznych.
b.Ręczne podawanie płatków elektrody, automatyczne nawijanie, automatyczna wymiana igły, automatyczne przyklejanie taśmy klejącej i automatyczne wyprowadzanie gotowego rdzenia komórki；
c.Aktywne rozwijanie dwóch rolek separatora z regulowaną stałą siłą rozciągania；
d.Oprogramowanie można ustawić jako „Najpierw zasilanie katody”, „Najpierw zasilanie anody” lub „Najpierw zasilanie obu”.
mi.Można nawinąć elektrodę o długości 1800mm.(Średnica rdzenia nie przekracza 26 mm)
f.Podawanie elektrody z ręcznym, naprężenie jest równomierne.
g.Prędkość nawijania jest stała, napięcie rdzenia jest stałe.；

Indeks technologii

Naciąg separatora jest regulowany.

Napięcie katody i elektrody anodowej: zastosowanie metody vac-sorb.

Dokładność nawijania: błąd dla separatora i anody, anody i katody mniejszy niż ±0,5 mm;(długość elektrody mniejsza niż 500mm).

PS: błąd szerokości elektrody < ±0,1 mm;

Błąd zginania elektrody „S” <±0,2mm/500mm
